HT A10改善顏料在水中的潤濕分散，減少研磨過程所需時間并使顏料粒子分散穩(wěn)定化的水性體系用高分子量潤濕分散助劑。

化學成分：顏料親和基團的聚丙烯酸酯共聚物溶液

固含量：20%

溶劑：水

pH:   6.5-7.5

外觀：淺黃色透明或輕微渾濁液體

上述用量很大程度取決于顏料的粒徑和比表面積，理想用量須經一系列實驗決定。

HT A10用于無樹脂顏料濃縮漿時，將HT A10和水預先混和均勻，調節(jié)體系pH值至弱堿性后，向其中加入顏料。

HT A10可強烈降低研磨料的粘度，通過空間位阻和靜電排斥力使顏料解絮凝并穩(wěn)定顏料粒子。由于其強烈的解絮凝效果，從而可增進透明度、遮蓋力、展色性和光澤。此外，該助劑可改善流動性。

工業(yè)涂料、建筑涂料、卷材涂料、汽車涂料、木器和家具涂料、防腐涂料、顏料濃縮漿等體系。

從生產之日起1年。遠離熱源，于通風干燥地方存放。

在水性體系中，分散劑HT A10能對被分散的顏料粒子提供空間靜電雙重穩(wěn)定，對高色素炭黑如哥倫比亞Raven 5000，以及有機顏料如酞菁藍(PB 15:3)、顏料紅254、苯并咪唑酮黃(PY 154)的分散效果好。

1 水性無樹脂酞菁藍色漿的粘度和相對色強

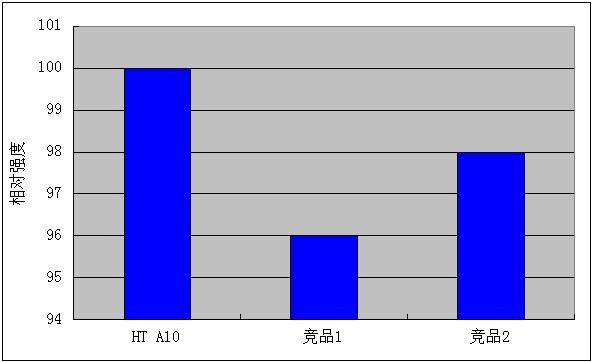

圖1 不同分散劑制備的水性無樹脂酞菁藍色漿（顏料含量40%，分散劑用量為顏料的25%）的粘度和相對色強



和競品1、競品2比較，分散劑HT A10制備的酞菁藍無樹脂水性色漿的粘度很低、遮蓋力很高。HT A10制備的酞菁藍水性色漿的粘度為210 mPa.s，競品1制備的色漿粘度為350 mPa.s，競品2制備的色漿粘度為380 mPa.s，相對于競品1和2，HT A10降粘效果分別提高了40%和45%。

2色漿儲存穩(wěn)定性

表1??水性無樹脂酞菁藍色漿的儲存穩(wěn)定性

表2 色漿冷熱循環(huán)存放穩(wěn)定性

使用競品1和2制備的酞菁藍色漿4 星期后出現沉淀，而HT A10制備的色漿4 星期后仍沒有沉淀。HT A10制備的色漿冷熱循環(huán)后的粒徑變化為5 nm，競品1和2制備的色漿粒徑變化分別為11 nm和9 nm。色漿熱存放實驗和冷熱循環(huán)實驗證明HT A10對酞菁藍穩(wěn)定作用優(yōu)于競品1和2。
